WD DL4100 NAS 장비 복구 결과(복구 기록)

 * 아래 내용 참고하여 western digital NAS (DL2100, EX4100, DL4100 등) 데이터  복구 가능

1. WD DL4100 Intel Atom C2000 processor lpc clock버그로 인한 시스템 오류 발생

2. 해결 방안 찾기

   1) LPC Clock 하드웨어 변경(실패)
     : LPC_CLKOUT0 or LPC_CLKOUT1와  +3.3V 100Ohm 저항 연결 부팅 방법(해결 방법 못찾음)

   2) 일반 컴퓨터에 디스크에 연결하여 데이터 복구(성공)

3. 일반 컴퓨터에 디스크 연결 복구 성공 결과

 1) 기존 구성 방식 hdd 4개 사용 raid5 운영중

 2) 필요시스템 : 일반컴퓨터(sata port 4개), PartedMagic Linux

 3) wd 이4100 디스크 순서 메모 및 확인하여, PC SATA PORT 순서별로 연결(중요)

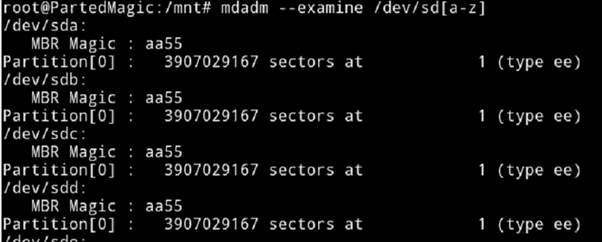

 4) mdadm –examine /dev/sd[a-z]  레이드 정의 상태

5) mdadm –examine /dev/sda1(sd[a-z]1 raid1 확인됨)

6) mdadm –examine /dev/sda1 상태(sd[a-z]2 raid5 확인됨)

6) mdam –detail –scan raid md 구성 확인

7) mdadm –detail /dev/md0 (raid 1 구성상태)

7) mdadm –detail /dev/md1 (raid 5구성상태)

8) 기존 구성방식이 raid5 방식으로 /dev/md1 사용

  : 마운트할 폴더 만들기 mkdir /mnt/raid5_temp

  : 폴더 연결 mount /dev/md1 /mnt/raid5_temp

9) 폴더 확인결과 기존 데이터 확인(성공)

10) 기타

: linux 원격접속은 vncpasswd, vncserver, vncview 사용

: 데이터 복구 저장은 외장 usb 또는 grsync 네트워크 복구 진행

: 기존 구성 raid5 soft raid 방식으로 구성되어서 손쉽게 복구함.

: raid 관련 지식이 부족하며 인터넷 검색으로 확인함.

Asrock b85m pro4 bios update (ch431a)

Asrock 바이오스 ch431a 이용 업데이트 및 복구 작업내용

1.     준비물
: 신규구매(추천) 또는 기존 사용한 bios chip(winbond 25q64fv)

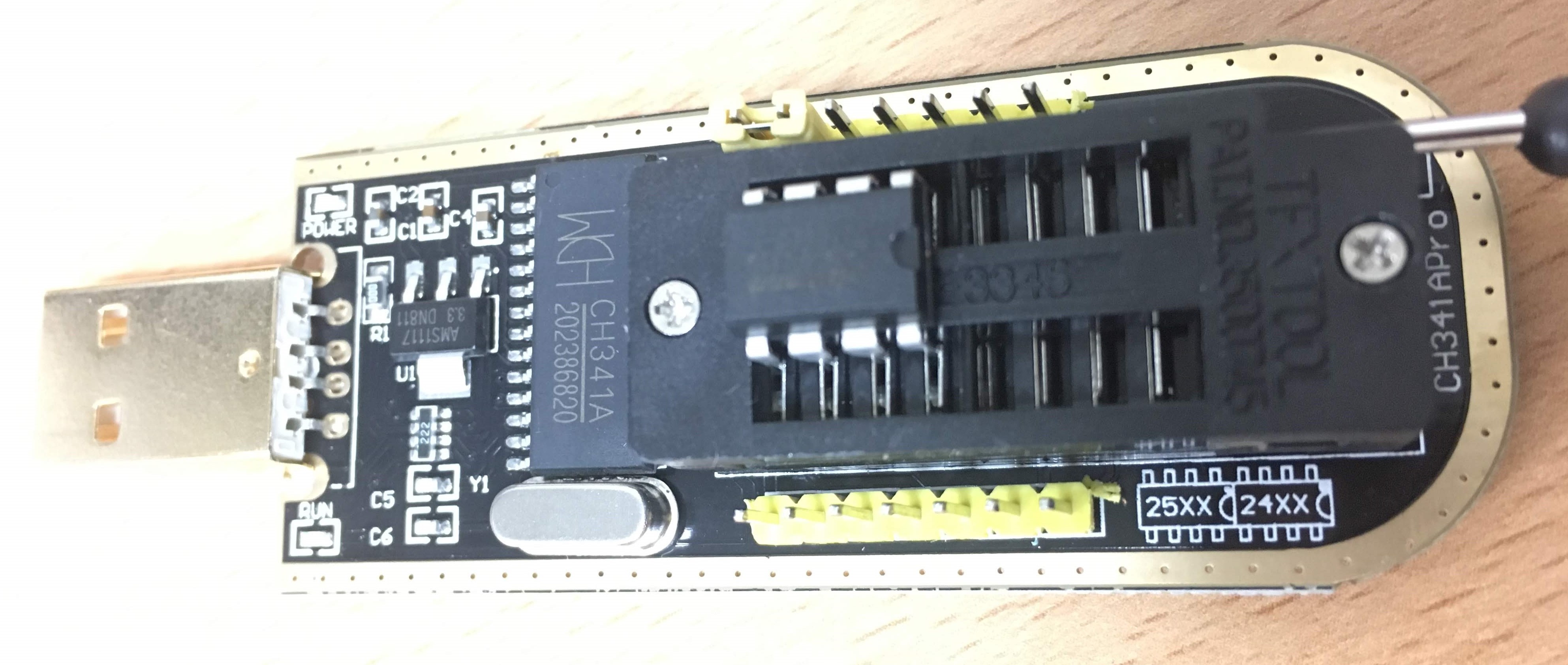

: ch431a 기기,  관련 소프트웨어(알리익스프레스 구매)
 CH341PAR.zip, CH341A-programmer-software-1.29.zip
: 바이오스 변환 UEFITool_v0.26.0.rar

2.     바이오스 파일 변환
 asrock 메인보드 Instant Flash bios 파일로 바로 업데이트시 문제가 발생함, uefitool 프로그램 이용 extract body 선택하여 저장한 파일 사용 필요.

3.     바이오스 write

: ch431a 드라이브 설치(CH341PAR.zip 첨부파일 참조)

- 장치관리자 화면

: CH341A-programmer-software-1.29 실행(첨부파일 참조)
- 실행화면

: 이미지 쓰기 작업(순서는 지켜서 실행할것)
 - 자동작업 : bios image 파일 열기(uefitool 변환파일)->자동선택
 - 또는 수동작업 : 지우기->비우기->bios image 파일 열기(uefitool 변환파일)->프로그램->검사 순으로 진행

*  정상 부팅이 후 바이오스 상에서 다시 한번 펌웨어 업데이트 진행하여 혹시 모를 에러 발생 방지

첨부파일

 롬칩에서 추출한 원본파일(B85m pro4, B87m pro4 - version 2.50)

참조사이트
https://www.win-raid.com/t455f16-Guide-How-to-flash-a-modded-AMI-UEFI-BIOS.html

https://tosiek.pl/ch341-eeprom-and-spi-flash-programmer/

Asrock B85M pro4 바이오스 복구

Asrock B85M pro4 바이오스 불량으로 부팅 불가 문제 발생(동일 컴퓨터 있어서 바이오스 교체 테스트 )

롬라이터기 없어서 정상 부팅 이후 전원 켜진 상태에서 bios chip 교체 진행함.

asrock 제품 펌웨어 업데이트 순서가 롬 파일 로딩->리 부팅->업데이트를 진행하는데 불량 롬으로 리 부팅 부분에서 문제가 발생하여 리부팅없이 정상 Bios chip 백업이후 고장난  bios chip에  정상 롬파일 업데이트 방법으로 복구하고자 함


1)     준비파일
  1. Asrock 홈페이지 Instant Flash 파일 다운로드
  2. UBU_v1.71_Dev-Test3_without-MMTool.zip - 정상 rom파일 바이오스파일 저장
  3. Aptio_4_AMI_Firmware_Update_Utility.zip

2)     복구 순서

  1.  정상 bios chip 부팅 이후 윈도우 진입

  2.  바이오스 파일(asrock B85MP42.50) UBU 실행 폴더에 복사 이후 ubu.bat 실행 하여 bios.bin 추출

      위 사진 “bios platform – AMI Aptio 4” 맞추어 https://ami.com/en/resources/  에서

      Aptio_4_AMI_Firmware_Update_Utility.zip 파일 다운로드

     다른 Tool 버전(aptio v, amibios 8) 실행 시 시스템 멈춤 증상이 발생하니 주의 필요

 3.  Usb dos 부팅 제작 이후 afudos.exe 복사(Aptio_4_AMI_Firmware_Update_Utility.zip 추출)

 4.  Dos모드 부팅 이후 정상 bios chip 장착 제거 -> 불량 bios chip 장착 이후 아래 명령순서대로 실행

     (Windows 모드에서 실행 가능 여부 확인 필요)
     : afudos bios.in /B
     : afudos bios.in /P
     : afudos bios.in /N

 5.  정상 부팅 이후 안전을 위해 bios mode 진입 asrock B85MP42.50 파일로 bios 업데이트 다시 한번 진행

* 참고사이트
https://www.win-raid.com/t455f16-Guide-How-to-flash-a-modded-AMI-UEFI-BIOS-5.html
https://www.bios-mods.com/forum/Thread-AMI-Bios-flash-tool-AFUDOS-EXE

* 첨부파일

Autodesk usb3 32G USB 읽기 쓰기 기능 활성화

- 사용중인 USB Memory 정보

 Controller: Phison 2303 (2251-03)

 Memory Type: MLC

 Flash ID: 98DE9493 7650

- 작업순서

1) 1차 펌웨어 업데이트 에서 에러 발생

 : Tool Phison_MPALL_v3.72.0B.rar

 : Burner File=BN03V114M.BIN

 : Firmware Name=FW03FF01V10810M_20130719.BIN

2) 1차 에러 발생이후 다시한번 아래버전으로 펌웨어 업데이트 진행

 : Tool Phison_MPALL_v3.72.0B.rar

 : Burner File=BN03V117M.BIN

 : Firmware Name=FW03FF01V11210M_20140912.BIN

- 주의 사항

 : usb3.0 port 연결 하여 사용

 : 1차 펌웨어 업디이트 이후 USB 인식 딜레이 발생

 : 기존 데이타 삭제됨

 : Mpall 툴버전에 따라 사용자 시스템 정상 동작 테스트(update 클릭 확인가능)

   ㅇ IDBLK_TIMING.dll  버젼 확인

- 사용방법

http://www.usbdev.ru/articles/a_phison/mpall-repair/

- 펌웨어 정보사이트

http://www.usbdev.ru/glossary/gphison/fwbin/

- 펌웨어 다운로드

http://www.usbdev.ru/files/phison/

- 툴 다운로드

http://www.usbdev.ru/files/phison/mpall/

- 참고사이트

http://www.usbdev.ru/forum/phison-forum/kingston-dt-ultimate-g3-64gb-impossible-to-set-fixed-disk/

- 펌웨어 업데이트 이전 read only (before)

Volume: E:

Controller: Phison 2303 (2251-03)

Possible Memory Chip(s):

  Toshiba TH58TEG8DDJBASC

  Toshiba TH58TEG8DDJBA8C

  Toshiba TH58TEG8CDJBA8C

  Toshiba TH58TEG7DDJBA4C

  Toshiba TH58TEG7DDJBAMC

  Toshiba TH58TEG7CDJBA4C

  Toshiba TH58TEG7DDJTAK0

  Toshiba TH58TEG7DDJTA20

  Toshiba TH58NVG7DDJTA20

Memory Type: MLC

Flash ID: 98DE9493 7650

Chip F/W: 01.11.10

Firmware Date: 2014-07-04

ID_BLK Ver.: 1.2.96.0

MP Ver.: MPALL v3.81.00

VID: 0930

PID: 1400

Manufacturer: TOSHIBA

Product: silicon power

Query Vendor ID: TOSHIBA

Query Product ID: silicon power

Query Product Revision: PMAP

Physical Disk Capacity: 31641829376 Bytes

Windows Disk Capacity:  16085155328 Bytes

Internal Tags: 2Q2P-S78J

File System: NTFS

Relative Offset: 4032 KB

USB Version: 3.00 in 2.00 port

Declared Power: 300 mA

ContMeas ID: 4B6F-01-00

Microsoft Windows 7 SP1 x64 Build 7601

------------------------------------

http://www.antspec.com/usbflashinfo/

Program Version: 8.8.0.601

- 펌웨어 업데이트이후 read, write able (after)

Volume: F:

Controller: Phison 2303 (2251-03)

Possible Memory Chip(s):

  Toshiba TH58TEG8DDJBASC

  Toshiba TH58TEG8DDJBA8C

  Toshiba TH58TEG8CDJBA8C

  Toshiba TH58TEG7DDJBA4C

  Toshiba TH58TEG7DDJBAMC

  Toshiba TH58TEG7CDJBA4C

  Toshiba TH58TEG7DDJTAK0

  Toshiba TH58TEG7DDJTA20

  Toshiba TH58NVG7DDJTA20

Memory Type: MLC

Flash ID: 98DE9493 7650

Chip F/W: 01.12.10

Firmware Date: 2014-09-12

ID_BLK Ver.: 1.2.74.0

MP Ver.: MPALL v3.72.0B

VID: 13FE

PID: 5200

Manufacturer:

Product: USB DISK 3.0

Query Vendor ID:

Query Product ID: USB DISK 3.0

Query Product Revision: PMAP

Physical Disk Capacity: 31641829376 Bytes

Windows Disk Capacity:  31637696512 Bytes

Internal Tags: 2Q2P-S78J

File System: NTFS

Relative Offset: 4032 KB

USB Version: 3.00

Declared Power: 504 mA

ContMeas ID: AC47-02-00

Microsoft Windows 7 SP1 x64 Build 7601

------------------------------------

http://www.antspec.com/usbflashinfo/

Program Version: 8.8.0.601
